Cet article met en lumière les applications, les caractéristiques et la fonctionnalité de trois types de systèmes photovoltaïques : utilisation diurne uniquement, courant continu avec stockage, et courant continu alimentant des charges en courant alternatif.
Les systèmes photovoltaïques (PV) peuvent être conçus pour répondre à divers besoins énergétiques en fonction de l’installation et de l’application. Un type fonctionne uniquement pendant les heures de clarté, convertissant directement la lumière du soleil en électricité sans la stocker pour un usage ultérieur, ce qui le rend adapté aux systèmes de pompage d’eau éloignés et de ventilation. Une autre configuration utilise du courant continu avec stockage par batterie, permettant une alimentation continue, même la nuit ou par temps nuageux, et est courante dans les installations hors réseau ou éloignées. Un système qui alimente des charges en courant alternatif utilise un onduleur pour convertir le courant continu en courant alternatif, le rendant compatible avec les appareils résidentiels et commerciaux.

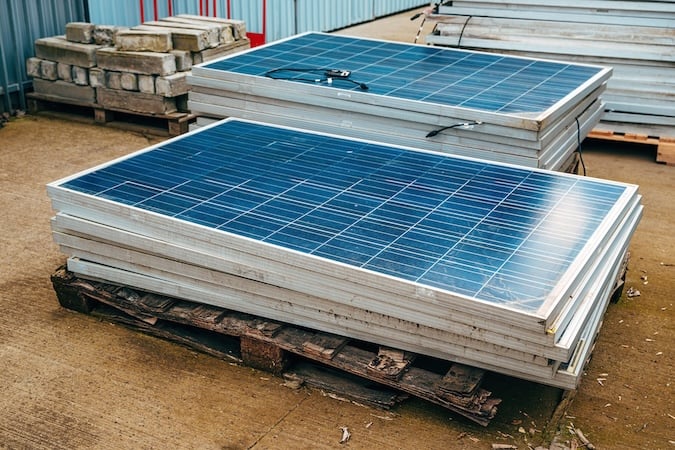

Image utilisée avec l’aimable autorisation de Adobe Stock
Utilisation Diurne Uniquement
Les systèmes photovoltaïques à utilisation diurne uniquement (Figure 1) sont les plus basiques, conçus pour fonctionner exclusivement pendant les heures de clarté. Ils convertissent directement la lumière du soleil en électricité et l’alimentent à des charges en courant continu sans stocker d’énergie. Étant donné que ces systèmes n’ont pas de capacités de stockage électrique (c’est-à-dire pas de batteries), ils ne peuvent alimenter des charges que lorsque le soleil brille.
Applications Clés
Les systèmes photovoltaïques à usage diurne uniquement sont très efficaces pour les applications hors réseau et éloignées, notamment lorsque l’énergie n’est requise que lorsque le soleil brille. Les applications clés incluent :
1. Systèmes de Pompage d’Eau Éloignés : Les systèmes photovoltaïques à usage diurne sont couramment utilisés pour alimenter des pompes à eau dans des applications agricoles et d’élevage. Ces systèmes peuvent faire fonctionner des pompes pour irriguer des champs ou fournir de l’eau au bétail pendant la journée, lorsque le besoin en eau est souvent le plus élevé.
2. Ventilation et Souffleurs Alimentés par Solaire : Ces systèmes sont idéaux pour faire fonctionner des ventilateurs et des souffleurs dans des installations de chauffage de l’eau solaire ou de ventilation, où l’énergie est nécessaire uniquement lorsque le soleil est levé, offrant une synchronisation naturelle entre la production d’énergie et la demande.
3. Systèmes d’Éclairage ou de Signalisation Indépendants : Parfois, les systèmes à usage diurne peuvent être associés à des charges sensibles à la lumière, telles que des panneaux électroniques, des feux de circulation ou des feux d’avertissement qui doivent fonctionner uniquement pendant les heures de clarté.
Ces systèmes sont rarement mis en œuvre dans des bâtiments résidentiels ou commerciaux car de telles installations nécessitent de l’électricité en continu.
Caractéristiques Clés
1. Conception Simple : Les systèmes photovoltaïques à utilisation diurne uniquement présentent une conception simple avec uniquement des panneaux solaires, du câblage et des charges en courant continu. Aucun contrôleur de charge, onduleur ou banque de batteries n’est impliqué, ce qui les rend plus faciles à installer et à entretenir. L’absence de ces composants réduit la probabilité de pannes du système et simplifie le dépannage.
2. Connexion Directe aux Charges en Courant Continu : Ces systèmes sont spécifiquement conçus pour les charges en courant continu, alimentant directement les appareils sans nécessiter un onduleur pour convertir l’électricité en courant alternatif. Cependant, cela limite la gamme d’applications, car la plupart des appareils ménagers et commerciaux fonctionnent à courant alternatif.
3. Absence de Stockage Électrique : Une des caractéristiques définissant les systèmes à usage diurne uniquement est leur absence de stockage d’énergie. Comme il n’y a pas de batteries, ces systèmes ne peuvent pas fournir d’énergie en dehors des heures d’ensoleillement. C’est une limitation significative mais cela simplifie la structure du système et réduit les coûts.
4. Solution Économique : Ces systèmes sont très abordables car ils n’incluent pas de composants complexes comme des onduleurs et des batteries. Cela en fait un choix populaire pour les petites applications hors réseau sans alimentation continue. Ce système offre une alternative économique à des installations solaires plus complexes pour les utilisateurs ayant besoin d’une source d’énergie fiable pendant la journée et étant éloignés du réseau électrique.

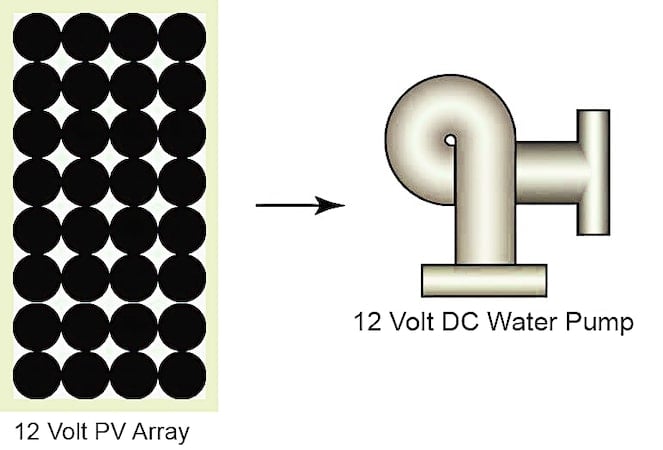

Figure 1. Les systèmes à usage diurne uniquement sont le type de système PV le plus basique et le plus économique. Image utilisée avec l’aimable autorisation d’Ahmed Sheikh
Courant Continu Avec Stockage
Les systèmes photovoltaïques à courant continu avec batteries de stockage (Figure 2) offrent une amélioration significative par rapport aux systèmes de base à usage diurne uniquement en stockant l’énergie solaire pour une utilisation pendant la nuit ou les jours nuageux. Ces systèmes incorporent une banque de batteries pour stocker l’énergie générée par les panneaux solaires pendant les heures d’ensoleillement. En conséquence, les systèmes à courant continu avec stockage fournissent une alimentation continue, ce qui les rend adaptés à l’alimentation de charges électriques 24 heures sur 24.
Dans ces systèmes, les panneaux solaires génèrent de l’électricité en courant continu, qui charge les batteries de stockage. L’énergie stockée est ensuite utilisée pour alimenter les charges en courant continu lorsque la lumière du soleil est insuffisante. De plus, comme des batteries sont utilisées, un contrôleur de charge est nécessaire pour réguler le processus de charge et éviter le surcharge ou la décharge profonde, ce qui peut prolonger la vie des batteries et améliorer l’efficacité du système.
Applications Clés
Les systèmes à courant continu avec stockage sont souvent déployés dans des environnements hors réseau ou éloignés où un accès fiable à l’énergie est requis à tout moment. Bien qu’ils soient moins courants dans les applications résidentielles et commerciales en raison de la prédominance des charges en courant alternatif (CA), ces systèmes ont tout de même des applications de niche importantes, telles que :
1. Solutions Énergétiques Éloignées et Hors Réseau : Ces systèmes sont idéaux pour alimenter des appareils en courant continu dans des cabanes hors réseau, des stations météorologiques isolées ou des équipements de télécommunications isolés. Ils sont particulièrement utiles lorsque la connexion au réseau électrique n’est pas envisageable ou rentable.
2. Systèmes de Sauvegarde d’Énergie : Dans les régions sujettes aux coupures de courant ou à une faible fiabilité du réseau, les systèmes à courant continu avec stockage par batterie agissent comme des systèmes de sauvegarde pour des charges DC critiques, garantissant un fonctionnement ininterrompu des équipements.
3. Projets d’Électrification Rurale : Dans les régions en développement, les systèmes à courant continu avec stockage peuvent fournir de l’électricité fiable aux communautés rurales, alimentant des dispositifs essentiels tels que l’éclairage LED, les pompes à eau et les systèmes de communication, surtout lorsque la connexion au réseau de services publics est impraticable.
Caractéristiques Clés
1. Stockage d’Énergie pour Utilisation Nocturne : Une des caractéristiques les plus importantes des systèmes à courant continu avec stockage est leur capacité à stocker de l’électricité dans des batteries, ce qui les rend très utiles pour alimenter des appareils après le coucher du soleil ou lors de l’insuffisance de lumière. Cette flexibilité permet au système de fournir une puissance continue, même lorsque l’énergie solaire n’est pas immédiatement disponible.
2. Contrôleur de Charge pour Gestion des Batteries : Un contrôleur de charge est intégré au système pour s’assurer que la banque de batteries est correctement chargée et protégée contre les dommages. Le contrôleur de charge gère le flux d’électricité vers les batteries, empêchant la surcharge, qui peut réduire la durée de vie des batteries, ainsi que la décharge profonde, qui peut endommager les batteries.
3. Utilisation Limitée dans les Bâtiments Résidentiels et Commerciaux : Bien que ces systèmes offrent un stockage d’énergie, ils ne sont pas couramment installés dans des environnements résidentiels ou commerciaux en raison de la domination des charges en courant alternatif dans ces milieux. L’utilisation généralisée des appareils à courant alternatif signifie que les systèmes à courant continu nécessitent des composants supplémentaires comme des onduleurs pour convertir le courant continu en courant alternatif, ce qui complexifie et alourdit les coûts.
Figure 2. Un système à courant continu équipé de batteries de stockage est un système photovoltaïque qui peut fournir de l’énergie aux charges pendant la journée et la nuit. Image utilisée avec l’aimable autorisation d’Ahmed Sheikh
Avec les avancées dans la technologie des batteries, comme le développement de solutions de stockage à base de lithium-ion et d’autres solutions haute efficacité, les systèmes à courant continu avec stockage devraient devenir plus efficaces et économiques. À mesure que les coûts de stockage diminuent, ces systèmes pourraient être adoptés plus largement dans des applications hors réseau et raccordées au réseau, notamment dans des régions avec un accès au réseau peu fiable.
Systèmes CC Alimentant des Charges AC
Les systèmes à courant continu alimentant des charges en courant alternatif sont conçus pour convertir l’électricité générée par les panneaux solaires de CC en CA à l’aide d’un onduleur. Cette conversion est cruciale car la plupart des appareils et des équipements électriques modernes fonctionnent sur courant alternatif.
Dans ce système, les panneaux solaires génèrent de l’électricité en courant continu, qui est alimentée dans l’onduleur. L’onduleur convertit l’électricité en courant continu en électricité en courant alternatif, permettant d’alimenter diverses charges en courant alternatif. Ce type de système est largement utilisé dans des environnements résidentiels et commerciaux, ce qui en fait l’une des configurations les plus courantes pour les installations photovoltaïques dans le monde.
Applications Clés
Les systèmes CC alimentant des charges AC sont polyvalents et adaptés à une large gamme d’applications :
1. Installations Solaires Résidentielles : Ce type de système est le choix le plus courant pour les maisons qui utilisent l’énergie solaire. La conversion de l’électricité en courant continu en courant alternatif permet aux propriétaires d’utiliser l’énergie solaire pour alimenter tous les appareils ménagers standard, HVAC, éclairage et autres dispositifs électriques.
2. Installations Solaires Commerciales : Les entreprises et les bâtiments commerciaux utilisent ces systèmes pour réduire leur dépendance à l’électricité du réseau. L’énergie solaire est utilisée pour alimenter les équipements de bureau, l’éclairage et la machinerie industrielle, réduisant ainsi considérablement les coûts d’énergie et améliorant la durabilité.
3. Systèmes Solaires Raccordés au Réseau : La plupart des systèmes photovoltaïques raccordés au réseau utilisent cette configuration pour fournir de l’énergie AC aux bâtiments. Tout excédent d’électricité est envoyé au réseau, permettant aux utilisateurs de bénéficier de la comptabilité nette ou d’autres programmes d’incitation.
Caractéristiques Clés
1. Onduleur pour Conversion CC-CA : L’onduleur est un composant critique qui assure la conversion fluide de l’électricité en courant continu en courant alternatif. Les onduleurs modernes sont très efficaces et peuvent gérer des charges variées tout en maintenant la compatibilité avec le réseau.
2. Compatibilité avec les Charges AC : Le principal avantage de ce type de système est sa capacité à alimenter pratiquement tous les appareils électriques standard qui fonctionnent sur courant alternatif. Cela le rend hautement pratique pour les applications résidentielles, commerciales et industrielles.
3. Scalabilité : Ces systèmes sont évolutifs et personnalisables pour répondre aux demandes énergétiques des maisons ou des grands bâtiments commerciaux. Plusieurs onduleurs peuvent être installés pour gérer des charges plus importantes ou augmenter la capacité du système.

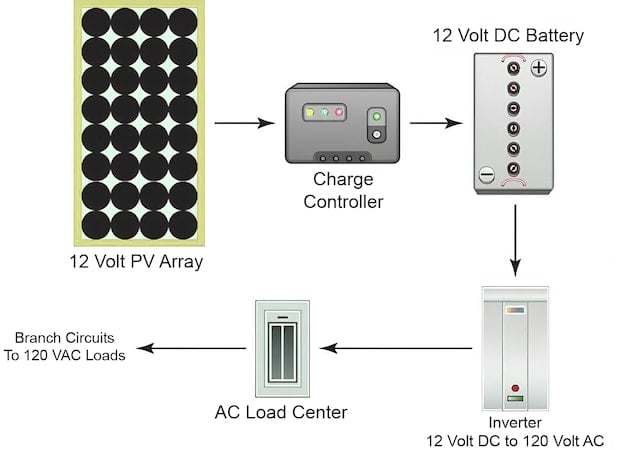

Figure 3. Un système à courant continu alimentant une charge en courant alternatif est un système photovoltaïque qui utilise un onduleur pour convertir l’électricité CC en électricité CA. Image utilisée avec l’aimable autorisation d’Ahmed Sheikh
Résumé
Les systèmes photovoltaïques fournissent des solutions énergétiques flexibles et durables dans différents environnements. Chaque système joue un rôle unique, depuis l’alimentation des applications hors réseau pendant les heures diurnes jusqu’à l’offre d’énergie continue grâce au stockage par batterie ou l’alimentation en courant alternatif pour les appareils résidentiels et commerciaux standard. Leur adaptabilité assure un accès fiable à l’énergie dans les zones reculées, réduit la dépendance aux réseaux électriques traditionnels et soutient la demande croissante d’énergie renouvelable. À mesure que la technologie solaire progresse, ces systèmes seront essentiels pour diversifier les sources d’énergie et promouvoir la durabilité environnementale.
